靜電消除器 靜電對策元件 » 控制器分離型 棒型/靜電消除器IZT40/41/42系列 - 規格?外形尺寸圖
|規格
| 靜電消除器種類 | IZT40 | IZT41(NPN規格) | IZT41P(PNP規格) | IZT42(NPN規格) | IZT42(PNP規格) | |
|---|---|---|---|---|---|---|
| 離子產生方式 | 電暈放電式 | |||||
| 電壓釋放方式 | AC、DC 注1) | AC、DC 注1) | 雙AC | |||
| 施加電壓 | ±7,000V | ±6,000V | ||||
| 偏置電壓 注2) |
±30V以內 | |||||
| 空氣吹掃 | 使用流體 | 空氣（潔凈干燥空氣） | ||||
| 使用壓力 | 0.5MPa以下 | |||||
| 保證耐壓力 | 0.7MPa | |||||
| 連接管子外徑 (允許單側堵頭) | 米制尺寸：?4, ?6, ?8, ?10 英制尺寸：?3/16", ?1/4", ?5/16", ?3/8" |
|||||
| 消耗電流 | 0.7A以下 (連接時，1根平均+0.6A以下) |
0.8A以下 (連接時，1根平均+0.7A以下) |
1.4A以下 (連接時，1根平均+1.3A以下) |
|||
| 電源電壓 | DC24V±10%（AC100-240V：AC適配器可選 僅可用于1根棒體） | |||||
| 輸入信號 | 停止產生離子信號 | ― | 與DC（－）連接 電壓范圍：DC5V以下 消耗電流：5mA以下 |
與DC（＋）連接 電壓范圍：DC19V～電源電壓 消耗電流：5mA以下 |
與DC（－）連接 電壓范圍：DC5V以下 消耗電流：5mA以下 |
與DC（＋）連接 電壓范圍：DC19V～電源電壓 消耗電流：5mA以下 |
| 輸出信號 | 維護檢測信號 | ― | 最大負載電流：100mA 殘留電壓：1V以下 （負載電流100mA時） 最大施加電壓：DC26.4V |
最大負載電流：100mA 殘留電壓：1V以下 （負載電流100mA時） |
最大負載電流：100mA 殘留電壓：1V以下 （負載電流100mA時） 最大施加電壓：DC26.4V |
最大負載電流：100mA 殘留電壓：1V以下 （負載電流100mA時） |
| 異常信號 | ||||||
| 功能 | 高壓異常放電檢測
（檢測到時停止生產離子） |
自動平衡、維護檢測、 高壓異常檢測（檢測到時停止產生離子），停止產生離子的輸入 |
||||
| 有效除靜電距離 | 50～2000mm | |||||
| 使用環境溫度 使用流體溫度 | 控制器高壓電源組件 | 0～40℃ | ||||
| 棒體 | 0～50℃ | |||||
| 使用環境溫度 | 35～80％Rh（無結露） | |||||
| 材料 | 控制器 | 蓋：ABS，鋁，開關：硅橡膠 | ||||
| 高壓電源組件 | 蓋：ABS，鋁 | |||||
| 棒體 | 蓋：ABS， 電極針卡盒：PBT， 電極針：鎢或單晶硅
高壓電纜：硅橡膠，PVC |
|||||
| 合適規格 | CE（EMC指令） | |||||
注1）DC加載正極或負極。
注2）帶電物體與靜電消除器之間的距離300mm且有輔助吹氣時。
重量
| 控制器 | 高壓電源組件 | |
|---|---|---|
| IZT40 | 210 | 800 |
| IZT41 | 210 | 800 |
| IZT42 | 210 | 1590 |
電極針卡盒數、棒體重量
| 棒體長度記號 | 16 | 22 | 34 | 40 | 46 | 58 | 64 | 82 | 112 | 130 | 160 | 190 | 232 | 250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電極針卡盒數 | 2 | 3 | 5 | 6 | 7 | 9 | 10 | 13 | 18 | 21 | 26 | 31 | 38 | 41 | |
| IZT40 IZT41 (棒體共通) |
高壓電纜1m | 360 | 420 | 530 | 590 | 650 | 760 | 820 | 990 | 1270 | 1440 | 1720 | 2010 | 2410 | 2580 |
| 高壓電纜2m | 490 | 550 | 660 | 720 | 780 | 890 | 950 | 1120 | 1400 | 1570 | 1850 | 2140 | 2540 | 2710 | |
| 高壓電纜3m | 610 | 670 | 780 | 840 | 900 | 1010 | 1070 | 1240 | 1520 | 1690 | 1970 | 2260 | 2660 | 2830 | |
| IZT42 | 高壓電纜1m | 520 | 580 | 690 | 750 | 810 | 920 | 980 | 1150 | 1430 | 1600 | 1880 | 2170 | 2570 | 2740 |
| 高壓電纜2m | 770 | 830 | 940 | 1000 | 1060 | 1170 | 1230 | 1400 | 1680 | 1850 | 2130 | 2420 | 2820 | 2990 | |
| 高壓電纜3m | 1010 | 1070 | 1180 | 1240 | 1300 | 1410 | 1470 | 1640 | 1920 | 2090 | 2370 | 2660 | 3060 | 3230 | |
AC適配器（另售品）
| 型號 | IZT40-CG1, IZT40-CG2 |
|---|---|
| 輸入電壓 | AC100V～240V, 50/60Hz |
| 輸出電流 | 1.9A |
| 使用環境溫度 | 0～40℃ |
| 使用環境濕度 | 35～65％Rh（無結露） |
| 重量 | 375g |
| 適合規格／指令 | CE, cUL |
|外形尺寸圖

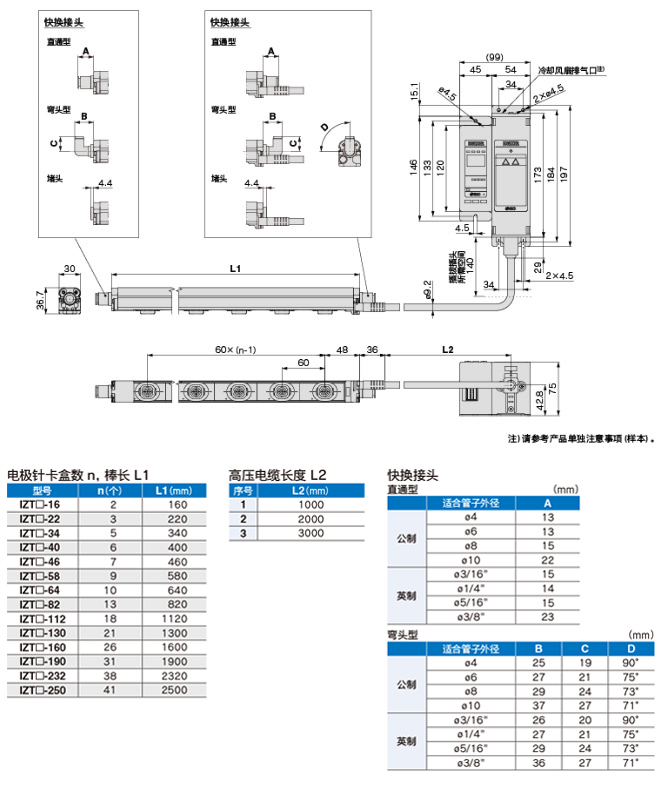

靜電消除器／IZT40／41
靜電消除器／IZT42
