産業用ロボット向機器

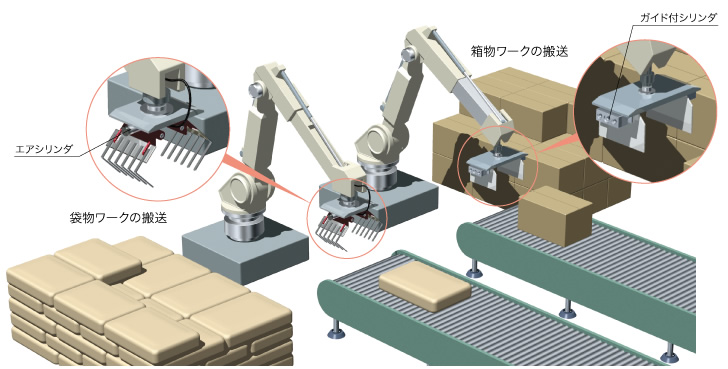

ハンドリングロボット ハンドリング
|電動スライドテーブル
エアシリンダ
ガイド付シリンダ
電動スライドテーブル
各種、適用ハンドのパーツとして
電動スライドテーブル／薄形タイプ LES
電動アクチュエータ／電動シリンダ ? スライドテーブル
-
?薄形：LESHと比較しワーク取付高さ 最大12％減
?垂直可搬質量：MAX.50％UP
?軽量：最大29％減
?最大押當て推力：180N
?繰返し位置決め精度：±0.05mm
?タクトタイムの短縮が可能
最大加減速度：5,000mm/S2
最大速度：400mm/s
プログラムレスコントローラL(zhǎng)ECP1、LECP2シリーズは、2025年5月末に販売中止しました。
置換え品として互換機能を有した単軸コントローラJXC51/61シリーズにて検討いただけますようお願いいたします。
※LECP1/LECP2モードを使用する際は、最新版のJXC51/61シリーズ
(Ver.3.60~)、ACT Controller2設定ソフトウェア(Ver.1.5.0.0)
が必要となります。
詳細はこちら
安全上のご注意 電動アクチュエータ/共通注意事項
特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図 アクチュエータケーブル I/Oケーブル
特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図 アクチュエータケーブル I/Oケーブル
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 可搬質量 （kg） 垂直 | 速度 （mm/s） | ねじ リード （mm） |
|---|---|---|---|---|---|---|
| ステップモータ （サーボDC24V） | LES8□ | 30，50，75 | MAX.1 | MAX.0.5 | MAX.400 | 4 ，8 |
| ステップモータ （サーボDC24V） | LES16□ | 30，50，75，100 | MAX.3 | MAX.3 | MAX.400 | 5，10 |
| ステップモータ （サーボDC24V） | LES25□ | 30，50，75，100，125，150 | MAX.5 | MAX.5 | MAX.400 | 8、16 |
| サーボモータ （DC24V） | LES8□A | 30，50，75 | MAX.1 | MAX.1 | MAX.400 | 4，8 |
| サーボモータ （DC24V） | LES16□A | 30，50，75，100 | MAX.3 | MAX.3 | MAX.400 | 5，10 |
| サーボモータ （DC24V） | LES25□A | 30，50，75，100，125，150 | MAX.5 | MAX.4 | MAX.400 | 8，16 |
電動スライドテーブル／高剛性タイプ LESH
電動アクチュエータ／電動シリンダ ? スライドテーブル
-
?簡単設定：位置と速度の2項目で設定完了。
コントローラはアクチュエータ仕様を設定出荷（アクチュエータ、
コントローラセット販売）
?ガイドレールとテーブルを一體化。
循環式リニアガイド採用で高剛性?高精度。
?タクトタイムの短縮。
最大加減速度：5,000mm/S2／最大速度：400mm/s
?最大押當て推力：180N
?繰返し位置決め精度：±0.05mm
プログラムレスコントローラL(zhǎng)ECP1、LECP2シリーズは、2025年5月末に販売中止しました。
置換え品として互換機能を有した単軸コントローラJXC51/61シリーズにて検討いただけますようお願いいたします。
※LECP1/LECP2モードを使用する際は、最新版のJXC51/61シリーズ
(Ver.3.60~)、ACT Controller2設定ソフトウェア(Ver.1.5.0.0)
が必要となります。
詳細はこちら
安全上のご注意 電動アクチュエータ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図 アクチュエータケーブル I/Oケーブル
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 可搬質量 （kg） 垂直 | 速度 （mm/s） | ねじ リード （mm） |
|---|---|---|---|---|---|---|
| ステップモータ （サーボDC24V） | LESH8□ | 50，75 | MAX.2 | MAX.0.5 | MAX.400 | 4，8 |
| ステップモータ （サーボDC24V） | LESH16□ | 50，100 | MAX.8 | MAX.2 | MAX.400 | 5，10 |
| ステップモータ （サーボDC24V） | LESH25□ | 50，100，150 | MAX.12 | MAX.4 | MAX.400 | 8，16 |
| サーボモータ （DC24V） | LESH8□A | 50，75 | MAX.2 | MAX.0.5 | MAX.400 | 4，8 |
| サーボモータ （DC24V） | LESH16□A | 50，100 | MAX.5 | MAX.2 | MAX.400 | 5，10 |
| サーボモータ （DC24V） | LESH25□A | 50，100，150 | MAX.6 | MAX.2.5 | MAX.400 | 8，16 |
